Karlsson Tony клинок 100FE/AEB-L НЕТ В НАЛИЧИИ

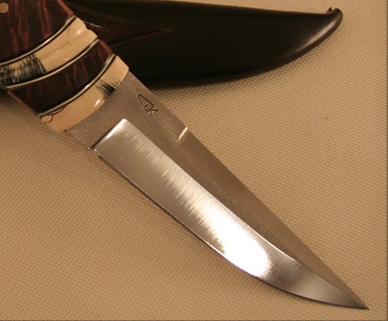

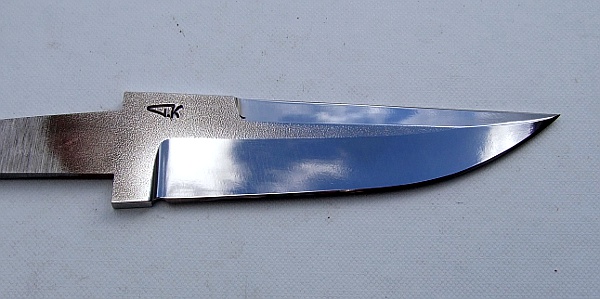

Karlsson Tony клинок 100FE/Aeb-l с фальшлезвием .

Клинок заточен.

Длина 100 мм.

3 000 р.

Купить клинок Karlsson Tony 100FE/Aeb-l с фальшлезвием для изготовления охотничьего ножа .

Клинки шведского мастера Тони Карлсона ( Tony Carlsson , Sweden ), который известен во всем мире своими клинками ручной ковки, шведские кузнечные традиции гарантируют высокое качество продукта .

Описание свойств стали AEB-L .

Относится к классу нержавеющих сталей, примерный аналог, но улучшенный и более чистый российской стали 95Х18 .

Имеет хорошую устойчивость к коррозии. Вакуумная термообработка. Криообработка - закалка клинка произведена в жидком азоте. Твердость 59 HRC.

Шведская коррозионностойкая сталь AEB-L. производится шведской компанией UDDEHOLM AG, входящего в настоящее время в состав крупнейшего австрийского производителя инструментальных и быстрорежущих сталей BÖHLER . Сталь AEB-L используется в первую очередь для производства хирургического инструмента , кухонных ножей и бритв . Отличается хорошей обрабатываемостью и легкостью в заточке.

Состав стали AEB-L:

AEB-L (Bohler Uddeholm)

C-0,67%
Cr-13%
Si-0,40%
Mn-0,60%
Pmax – 0,025%
Smax-0,015%

Температуры закалки
AEB-L 1030-1060°

Отпуск от 150° до 220°С, результирующая твердость 60-57 HRc.

Криообработка после закалки позволит поднять твердость на 1-2 HRc.

Если сравнить AEB-L с нержавеющей сталью 440С, то видно, что от AEB-L к 440С растет содержание углерода и хрома, соответственно и карбидной фазы.

Сталь AEB-L является продолжением и улучшением стали AEB, которая была разработана в 1928 году. Целевое применение – лезвия бритв. Соответственно, такая сталь должна была обеспечивать достаточную коррозионную стойкость, высокую твердость, способность получать и удерживать максимально острую режущую кромку. Это и предопределило требования к составу и структуре.

Одним из главных требований было отсутствие крупных эвтектических карбидов и высокая чистота по неметаллическим включениям. Ведь лезвия современных бритв имеют субмикронную режущую кромку ( лезвия Gillette 0,7-0,8 мкм. ), и наличие в структуре крупных ( 10-30 мкм ) зерен карбидов делает такую кромку очень чувствительной к микро сколам и, соответственно, к быстрой потере остроты. Поэтому содержание углерода и хрома было ограниченно 0,68 и 13,5% соответственно (именно здесь проходит граница между заэвтектоидными и ледебуритными сталями), с учетом неизбежных технологических допусков базовый состав был определен в 0,67 и 13% соответственно, что позволяет гарантированно получать сталь без эвтектических карбидов, при этом обладающую необходимой твердостью и коррозионной стойкостью. И действительно, наиболее крупные карбиды в AEB-L не превосходят 2-3 мкм.

Несмотря на “стандартные” допуски по сере и фосфору фактически сталь намного чище, порядка 0,005%S и 0,01P. Сталь так же очень чиста по неметаллическим включениям, что так же должно обуславливать высокую стойкость тонкой режущей кромки.

Благодаря высокой однородности структуры, высокой твердости и приличной механике сталь находит широкое применение для производства бритв, хирургического инструмента, кухонных и универсальных ножей. Сталь легко шлифуется и полируется, благодаря стабильному составу отличается хорошей повторяемостью свойств, при термообработке.

Если нужен острый, прочный и легко затачиваемый нож – то AEB-L хороший выбор, при этом стойкость режущей кромки при хорошей термообработке может приятно удивить.
